Lær den trefasede asynkrone kortslutningsmotor fra mærkeplade til drejefelt. Undersøg motoren, beregn hastighed og slip, forbind klembrættet og afslut med en faglig test.
0 af 7 aktiviteter gennemført
Forklaringerne tager udgangspunkt i den trefasede asynkrone kortslutningsmotor, som er den motortype Motorlab viser.
| Asynkron | Synkron | |
|---|---|---|
| Rotorhastighed | Lavere end drejefeltet | Samme som drejefeltet ved synkron drift |
| Slip | Nødvendigt for induktion og moment | 0 procent ved synkron drift |
En traditionel nettilsluttet synkronmotor er normalt ikke selvstartende. Moderne synkronmotorer drives ofte med elektronisk styring eller frekvensomformer.
Ved 50 Hz giver 1, 2, 3 og 4 polpar henholdsvis 3000, 1500, 1000 og 750 min−1.
En fodmotor fastgøres i motorens fødder og bruges ofte med remtræk. En flangemotor monteres typisk direkte på gear eller maskine. Den byggeform, producenten angiver, skal overholdes.
De tre strømme er faseforskudt 120 grader. I statorens tre viklinger skaber de et roterende magnetfelt. Når to vilkårlige faser byttes, vender drejefeltet og normalt også motorens omløbsretning.
Drejefeltet skærer rotorstavene og inducerer spænding og strøm i kortslutningsrotoren. Hvis rotoren nåede samme hastighed som feltet, ville der ikke længere være relativ bevægelse, og det inducerede moment ville forsvinde.
Tilslutning må ikke ske ud fra en huskeregel alene. Kontrollér mærkeplade, netspænding, klembræt, motorværn og fabrikantens dokumentation.
Klik på et felt. Dataene er et sammenhængende undervisningseksempel, og mærkepladeværdier er normalt afrundede.
Start med spændingsfeltet. De to spændinger hører sammen med symbolerne Δ og Y.
Hvordan skal denne 230/400 V Δ/Y-motor forbindes ved normal drift på et 400 V-net?
Brug læringstilstanden først. Start derefter findespillet, hvor markeringerne dæmpes.

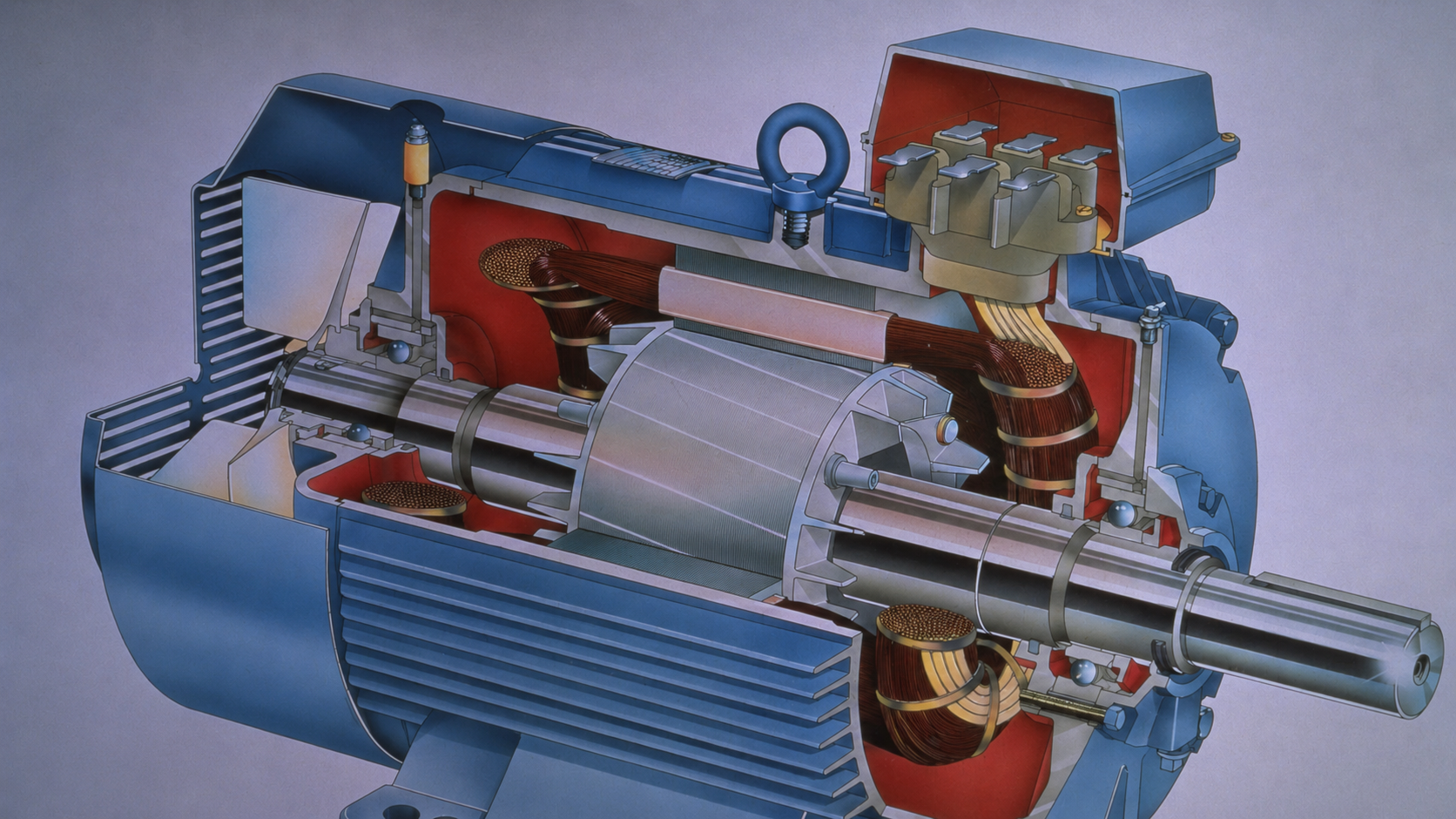

Se placeringen og læs, hvad delen gør.
Synkronhastigheden beregnes præcist. Rotorhastigheden indtastes, så slip kan beregnes med den rigtige formel.
Animationen er pædagogisk skaleret. Farvestyrken viser strømmenes øjeblikkelige størrelse. Den turkise pil er det samlede drejefelt, og den gule markør viser rotorens langsommere bevægelse.
Vælg netspænding, mærkeplade og kobling. Motorlab beregner spændingen over hver vikling.
Beregn optaget aktiv effekt, virkningsgrad og tab for en symmetrisk belastet trefasemotor.
Åbn alle seks trin. Motorlab markerer samtidig det relevante område på motoren.
Syv tilfældige spørgsmål fra hele forløbet. Du skal have mindst seks rigtige for at gennemføre.
Tryk på start, når du er klar.
